Vous voulez équiper votre Tracer 7 d’accessoires, mais vous ne savez pas où brancher tout ça ? Fini les galères de câblage et les dominos douteux ! On vous montre où sont les connecteurs pour accessoire Tracer 7, et comment brancher vos équipements sans tout faire flamber.
Sommaire
Où sont cachés les connecteurs de votre Tracer 7 ?
Vous voulez brancher des accessoires sur votre Tracer 7 ? Encore faut-il savoir où trouver les prises ! Pas de panique, on vous explique où Yamaha a planqué ces petits trésors.
Accéder aux prises secrètes de votre moto
Les connecteurs principaux de votre Tracer 7 sont malicieusement dissimulés. Vous les trouverez sous le carénage latéral gauche, juste à côté du réservoir de carburant. Pour y accéder, il faudra dégager cette partie du carénage. C’est le petit jeu imposé par Yamaha pour les bricoleurs du dimanche. Pas de gros démontage, juste quelques vis à retirer.
Les différents types de connecteurs d’origine Yamaha
Sous ce carénage, vous découvrirez trois types de connecteurs d’origine. Il y a une prise 12 Volts DC auxiliaire, parfaite pour vos gadgets. Une prise USB 5V est aussi présente pour recharger votre téléphone. Enfin, un connecteur à 3 broches, la fameuse fiche de réserve grise, est souvent visible à l’intérieur du flanc gauche.

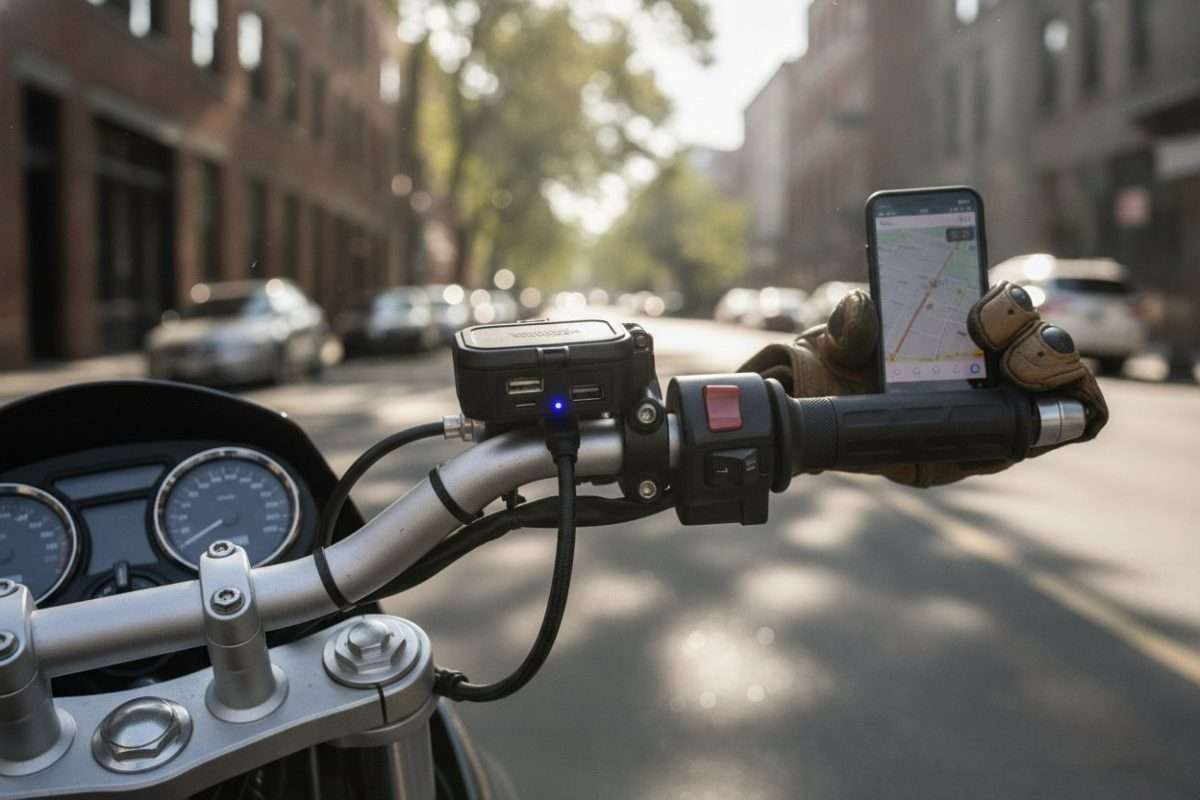

Branchez vos accessoires : GPS, USB, poignées chauffantes…
Pour chaque accessoire, le choix du bon connecteur est crucial. Ne branchez pas n’importe quoi, n’importe où. Cela vous évitera bien des tracas.
Quel connecteur pour quel accessoire ?
| Accessoire | Connecteur recommandé | Puissance typique |
|---|---|---|
| GPS / Support Smartphone | Connecteur 2 broches sous le carénage | 12V, 2A |
| Chargeur USB / Petits appareils | Connecteur 2 broches sous le carénage | 5V, 1-2A |
| Poignées chauffantes | Connecteur 3 broches sous le réservoir | 12V, 4-5A |
Pour votre GPS, privilégiez un connecteur 12V. Les chargeurs USB, eux, demandent du 5V. Les connecteurs Sumitomo, souvent en PA66, sont vos alliés. Vous en trouverez en 2, 3 ou 4 broches, parfaitement compatibles avec la Tracer 7. Assurez-vous d’avoir la bonne intensité.
Le matériel indispensable pour un branchement réussi
Pour bien brancher vos accessoires, un minimum de matériel est requis. Vous aurez besoin de câbles adaptateurs et de connecteurs Sumitomo. Un câble adaptateur 2 à 3 broches Yamaha coûte environ 17,00 € (référence BAGH253L0000). Pour un adaptateur USB simple, comptez dans les 21,00 € (référence YMEFUSBA0000). Ne lésinez pas sur la qualité, c’est votre installation qui en dépend.
Sécurité électrique : ne grillez pas votre moto !
Pour éviter les mauvaises surprises, vous devez impérativement comprendre les limites électriques de votre deux-roues. On ne veut pas que votre engin finisse en barbecue !
Comprendre les limites de puissance (fusibles et ampères)
La prise accessoire 12V de votre moto est souvent protégée par un fusible. Généralement, elle ne dépasse pas les 5 ampères, soit environ 60 watts. C’est une limite importante à ne pas franchir.
Une prise USB, de son côté, délivre typiquement 2,1 ampères. Si vous branchez trop d’équipements gourmands, vous risquez de dépasser cette puissance maximale de 60 watts. Attention, vous pourriez endommager le circuit.
Accessoires gourmands : la solution relais ou batterie
Votre accessoire tire plus de 60 watts ? Un relais devient alors indispensable. Ce petit composant permet de contrôler un circuit de puissance depuis un circuit de commande.
Il vous faudra le connecter directement à la batterie, mais toujours via un fusible approprié. C’est la seule façon de garantir l’alimentation sans surcharger le circuit d’origine. Vous protégez ainsi l’électronique de votre moto.
Évitez les erreurs courantes et les risques
Ne remplacez jamais un fusible par un modèle de calibre supérieur. Un fusible est là pour protéger votre circuit électrique, pas pour laisser passer la surintensité. Un fusible trop gros pourrait causer des dommages irréversibles.
Méfiez-vous également des câbles trop fins, souvent de 0.5 mm². Ils peuvent surchauffer et provoquer un court-circuit. Un bon câblage, c’est la base d’une installation sécurisée.
Installation propre et durable : les astuces de pro
Maintenant que vous savez où brancher vos équipements, voyons comment garantir une installation soignée et fiable. Pas question de laisser pendre des fils partout, ni de risquer un court-circuit.
Les étapes clés pour un montage impeccable
- Vérifier la polarité avant chaque branchement
- Fixer solidement les câbles avec des colliers de serrage
- Protéger les connexions de l’humidité
- Éviter les frottements des câbles sur des parties mobiles
Avant tout, prenez l’habitude de vérifier la polarité. Un faux pas et vous risquez d’endommager l’équipement, voire le système électrique. Ensuite, fixez solidement les câbles. Utilisez des colliers de serrage pour éviter qu’ils ne bougent avec les vibrations de la route. Cela protège vos connexions et assure une finition pro.
Test et dépannage rapide : que faire si ça ne marche pas ?
La première règle d’or : testez l’accessoire avant de remonter le carénage. Si ça ne s’allume pas, pas de panique. Vérifiez d’abord le fusible, souvent un 2A ou 5A selon le type de prise utilisée. Ensuite, assurez-vous que tous les branchements sont bien en place et que l’accessoire est compatible avec la puissance disponible. Un simple faux contact peut suffire à tout bloquer.
